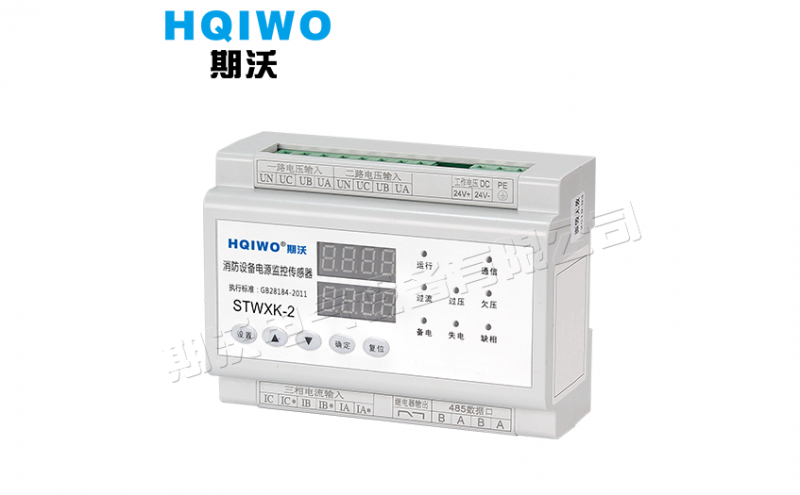

STWXK-2消防设备电源监控传感器
  • 品牌:上海期沃电气设备有限公司
  • STWXK-2:消防设备电源监控传感器
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限:自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2019-06-06 16:25
  • 产品详情

一、产品概述

       消防设备电源监控系统能够对消防设备的电源进行实时监控,通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息,从而判断设备电源是否有断电、短路、过压、欠压、缺相、以及过流(过载)等故障信息并报警。实时反映出被监测设备电源的状态,并集中显示,从而可以有效避免在火灾发生时,消防设备由于电源故障而无法正常工作的危急情况,最大限度的保障消防联动系统的可靠性。


二、基本功能

       1、本消防电源监控模块配接DC24V工作电源,能实时监测设备电源的电压,电流等基本参数,并实时显示,保证消防电源设备的安全用电。

       2、消防电源监控模块可通过Rs485通讯总线与消防电源监控主机进行网络通信,如有超过预设的保护值,就会发出声光报警,从而切断供电回路,开有效的实现远程管理,控制及维护。


产品说明

undefined


三、工作状态

3.1指示灯功能说明:

       运行指示灯:消防电源监控传感器正常运行时,指示灯闪烁。

       通信指示灯:监控主机通信正常时,指示灯闪烁。

       过流指示灯:监控回路的工作电源电流超出设定范围时,该指示灯点亮。

       过压指示灯:监控回路的工作电源电压超出设定范围时,该指示灯点亮。

       欠压指示灯:监控回路的工作电源电压低于设定范围时,该指示灯点亮。

       备电指示灯:备用电压查询时,该指示灯点亮。

       失电指示灯:监控回路无电源,在失压状态时,该指示灯点亮。

       缺相指示灯:监控回路的三相电压中任意一相缺相时,该指示灯点亮。

3.2按键功能说明:

       设置键:按下此键可进入密码输入和参数设置。

       上翻键:按下此键可进行菜单翻页和数字加运算,长按:加快速运算。

       下翻键:按下此键可进行菜单翻页和数字减运算,长按:减快速运算。

       确定键:设置状态下按下可保存修改的内容。

       复位键:按下此键可复位本机。


四、参数设置

       按“设置”进入地址和参数修改功能,设置密码9988,修改以下表格中某项,必须先按下“确定”后,使对应第二排数码管闪烁,才能按A或V修改内容。最后按“确定”保存内容。

       例如修改通讯地址为:004

       按“设置”进入地址和参数修改功能,修改P-07项,再按下“确定”后,使对应第二排数码管001闪烁,再按A将001增加到004。最后按“确定”保存内容。

undefined


五、技术参数

undefined


六、导轨式外接端子图

6.1双路三相电压/一路三相电流接线图

undefined


6.2一路三相电压/一路三相电流接线图

undefined


6.3双路三相电压(或六路单相电压)接线图

undefined


6.4二路单相电压/一路单相电流接线图

undefined


6.5一路单相电压/一路单相电流接线图

undefined

undefined


七、导轨式外形及安装尺寸(单位mm)

undefined
