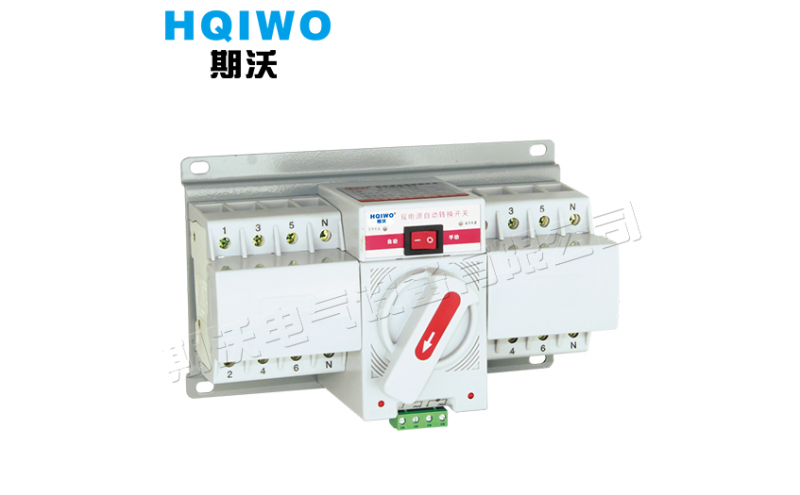

STWQ3R-63迷你型双电源自动转换开关(CB级)
  • 品牌:上海期沃电气设备有限公司
  • STWQ3R-63迷你型:双电源自动转换开关(CB级)
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限:自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2019-06-06 09:56
  • 产品详情

产品结构与特点

       具有体积小,结构简单;操作方便,使用寿命长,2P、3P、4P均可提供;开关切换驱动采用单电驱动、平稳、无曝音、冲击力小;具有机械连锁和电气联锁,切换可靠,手动、自动切换均可;常用、备用断路器额定电流可以不同;A.T.S内装有接线端子供用户接线可以反映断路器(开或闭)状态;A.T.S面板上有各种指示。


使用操作

       无论常用电源和备用电源有无电压,均可采用手动操作方式。手动操作时,应将手动一—自动按钮置于手动位置。当推动手柄顺时针旋转至终端时,备用电源执行断路器QR分闸,常用电源执行断路器QN合闸;当推动手柄逆时针旋转至终端时,备用电源执行断路器QR合闸,常用电源执行断路器QN分闹。

       将手动一一自动按钮置于自动位置,如果常用电源供电正常,转换开关将转到常用电源供电,面板中常用合闸指示灯亮;如果常用电源供电不正常,则转换开关将转到备用电源供电,面板中备用合闹指示灯亮。

       转换开关设有两只1A的熔断器和一只接线端子,熔新器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板。提供有源电源,其电压为交流220V,电流为150mA,其中具体操作可参考线路图进行连接。


产品型号含义

undefined


外形及安装尺寸

undefined


技术特性

undefined


主回路接线图

undefined


外接电源合闸指示及消防电源接线图

undefined

注:根据图示选用合适载面的导线将两个微型断路器的进出线端接好,且进线端的相序必须一致。三极微型断路器加接各自的零线到装置的中性线N端子上,否则ATS不能正常工作。
