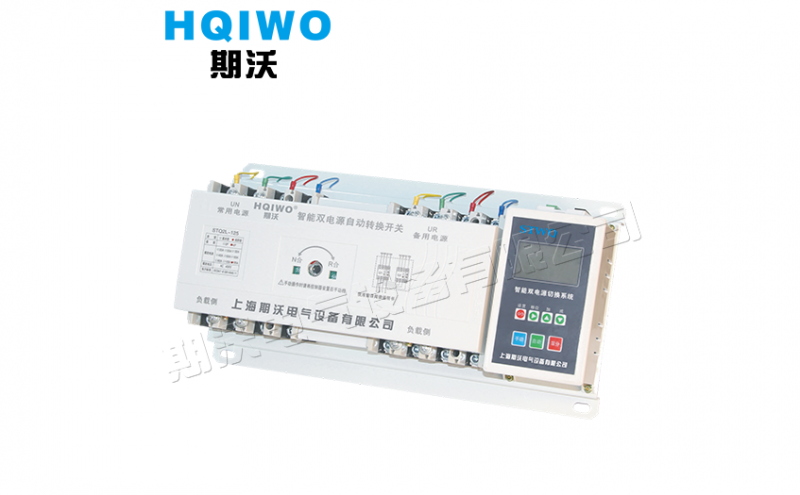

STWQ2L-100~1250智能双电源自动转换开关
  • 品牌:上海期沃电气设备有限公司
  • STWQ2L-100~1250智能(分体、连体通用):双电源自动转换开关(CB级)
  • 单价:面议
  • 最小起订量:
  • 供货总量:
  • 发货期限: 自买家付款之日起 3 天内发货
  • 有效期至:长期有效
  • 最后更新:2023-08-02 13:43
  • 产品详情

应用范围

       STWQ2F/L系列智能自动双电源转换开关(以下简称开关)适用于交流50Hz,额定工作电压400V,额定工作电流16A~1600A。使用于紧急供电系统的两路电源常用电源(N)与备用电源(R)之间的互相转换(也可设定为手动)和作为控制、信号、联锁等用途的控制电路的开关,本品在某些型号中带有通讯专口,可实现远程控制,让用户实现无人值守变电所。适用于住宅小区、军事设施、医院、商场机场等场所。


正常工作条件

       1、安装的海拔高度不应超过2000米。

       2、周围环境温度上限不高于+40℃,下限不低于-5℃,24小时平均值不超过+35℃。

       3、大气的相对温度在周围空气温度为+40℃时不超过50%在较低的温度下,可以有较高的温度,应考虑到温度变化会发生产品品表面的凝露。

       4、无爆炸危险的介质,且介质无足以腐蚀和破坏绝缘的气体与尘埃。

       5、无显著摇动和冲击震动的地方。


型号含义

undefined


结构与功能

       本智能转换开关由微电脑控制器和开关转换装置两大部分组成,二者之间有专用线缆连接。

       开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作;机械电器双重联锁等特点,较大程度满足供、配电需要。

       开关工作有三个状态他置供用户选择:常用电源(N)合、双分、备用电源(R)合,开关具有体积小,重量轻、工作稳定,使用方便等特点。


智能控制器功能

       STWQ2FA是一款新型智能自动双电源转换开关。智能控制器由键盘位输入和(LCD)显示,可对常用电源(N)和备用电源(R)三相同步检测:对断相、失压或欠压,低于额定工作电压值的85?判为欠压,备用电源(R)故障报警及双分,微机对检测结果做出处理,然后发出相应指令,处理结果可显示在(LCD)上,给用户一个良好的人机对话界面,报警亦可人工关闭(︾)。当前无论工作在何等模式下,微机检测到异常数据,3S从异常电源断开进入双分保护状态,经延时(O-30S)转换到正常电源供电。例:自投自复模式,常用电源(N)出现异常将自动转换到备用电源(R)供电,如常用电源(N)恢复正常则自动返回,如两路工作电源同出现故嘛,微机3S后将发出双分指令,其电源恢复正常者优先工作。


LCD显示和控制器设置说明

       NA、NB、NC表示常用三相电源(常用)指示,RA、RB、RC表示备用三相电源(备用)指示,字母显示表示工作正常,闪动或消失表示异常;“报警”字样显示表示报警系统已打开,“报警”字样消失表示报警系统已关闭,按减“博宇72P_页面_15.jpg”键可消除报警。“双分”显示表示已进入双分工作模式,否则已退出双分模式。

       SET设置键、移位“博宇72P_页面_15.jpg”、增“博宇72P_页面_15.jpg”、减“博宇72P_页面_15.jpg”,初始密码为8888。内部参数厂方已预设好,用户无需改动。“03S”延时时间“FFF1”自复、“FFF0”不自复,“SF08”双分时间。“N→P”闪动为常用优先,“P→N”为备用优先。

undefined

       底部接线端子“1”至“10”分别为:“1”空脚,“2”至“5”为常用电源A、B、C、N输入端,“6”至“9”为备用电源A、B、C、N输入端,“10”空脚“11”至“13”为电机控制线,“14”至“18”为空脚。

       顶部盖内线端子“21”至“36”表示如下:“21”为常用电源零线(NN),“22”为备用电源零线(RN),注:“21、22”在开关采用3极时,零线输入使用,开关采用4极时“21、22”端子不要零线输入。“23、24”为常用电源指示输出到信号灯(220V)。“25、26”为备用电源指示输出到信号灯(220V)。“27、28”为常用开关闭合信号输出到信号灯(220V),“29、30”为备用开关闭合信号输出到信号灯(220V)。“31、32”为开关双分状态信号输出到信号灯(220V),“32、34”消防信号输入端AC或DC6-24V无源,“35、36”发电信号触点(5A)。“检修→运行”为拔动开关:按钮在检修侧,控制器不能正常运行双电源操作机构不能由控制器控制,只能用手柄来操作。


设置程序说明

undefined


外形及安装尺寸

undefined

undefined


主要技术参数

undefined


安装及使用方法

undefined


注:上图仅供用户参考,综合功能接线图根据型号功能不同,接线图也有所不同。当发生火灾时,EPS消防信号启动(消防中心提供),使Q1、Q2新路器脱扣或处于断开状态。

       (KG)接线端子

       (Q1、Q2)断路器;

       (内置)发电、卸载触点

       虚线部分由用户自备。


接线示例;接线缴子(KG)

undefined

注:三极断路器(3P),四极断路器(4P),DC24V(外置)消防中心提供
